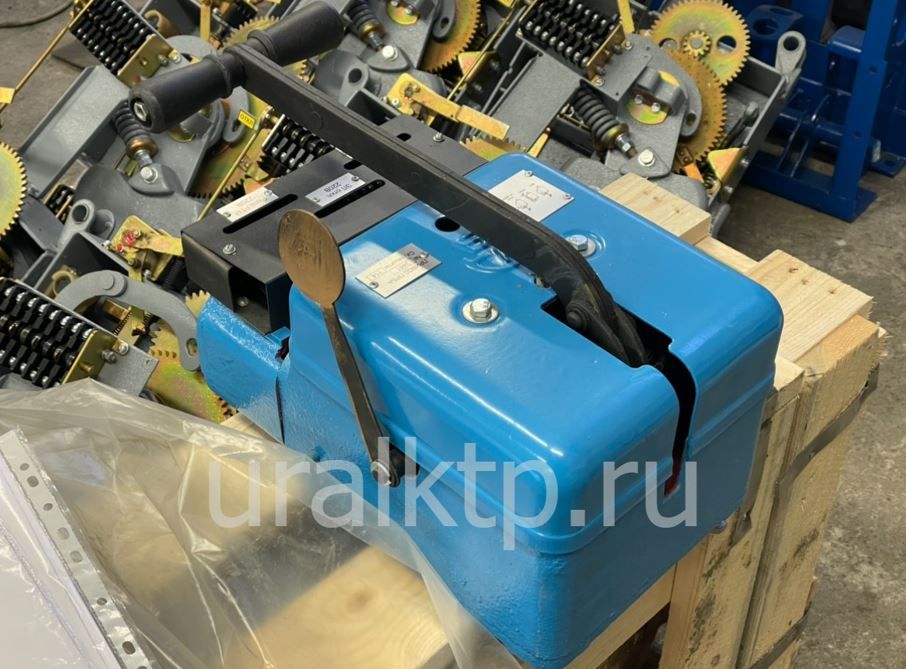

Привод (ручной блинкерный автоматический) к масляному выключателю ПРБА

Привод ручной автоматический блинкерный типа ПРБА предназначен для ручного включения, удержания во включенном положении и автоматического/дистанционного отключения высоковольтных масляных выключателей внутренней установки (серий ВМГ-133, ВМГ-10, ВПМ-10, ВМП-10 и др.) в камерах КСО, шкафах КРУ и ячейках распределительных устройств 6–10 кВ.

Привод типа ПРБА относится к классу ручных приводов с автоматическим расцеплением и встроенной светофорно-механической (блинкерной) сигнализацией положения.

Конструктивно механизм обеспечивает:

• Ручное включение выключателя рукояткой управления.
• Надежное механическое удержание подвижных контактов выключателя во включенном положении с помощью запирающего узла (собачки).
• Механизм свободного расцепления: гарантирует мгновенное автоматическое отключение выключателя при возникновении аварийного режима (КЗ, перегрузка) даже в том случае, если оператор удерживает рукоятку во включенном положении.
• Автоматическое и дистанционное отключение при срабатывании встроенных элементов релейной защиты прямого действия или электромагнитов дистанционного отключения.

Визуальную сигнализацию (блинкер): указатель на корпусе четко фиксирует отключенное положение выключателя и факт срабатывания защиты.

Привод соединяется с валом высоковольтного выключателя посредством жесткой механической тяги и рычажной передачи. Для передачи сигналов во внешние цепи сигнализации, телемеханики и блокировок привод оснащается узлом сопряжения с блок-контактами типа КСА.

а — при заводе привода; б — в исходном; в — во включенном; г — после автоматического отключения; 1, 3, 9 и 12 — рычаги; 2 — собачка; 4 — серьга; 5 — диск фрикциона; 6 — винт фрикциона; 7 — ось; 8 и 17 — тяги; 10 и 16 — пружины; — кнопка реле минимального напряжения; 13 — упор; 14 — боек электромагнита; 15 — отключающая планка

В зависимости от назначения может быть семь вариантов исполнения приводов, отличающихся друг от друга количеством и типом встроенных в них реле и отключающих электромагнитов.

Расшифровка структуры условного обозначения ПРБА-ХХХ У3

П — привод;

Р — ручной;

Б — блинкерный (со встроенным механическим указателем срабатывания);

А — автоматический (со свободным расцеплением);

ХХХ — трехзначный цифровой индекс схемы встроенных реле и электромагнитов защиты (до 3 отключающих элементов):

1 — реле максимального тока мгновенного действия (типа РТМ);

2 — реле максимального тока с выдержкой времени (типа РТВ);

4 — отключающий электромагнит дистанционного отключения (типа ЭО);

0 — отсутствие элемента на данной позиции (например, ПРБА-110, ПРБА-224, ПРБА-114);

У3 — климатическое исполнение (У) и категория размещения (3 — для закрытых помещений с естественной вентиляцией по ГОСТ 15150-69).

Преимущества и конструктивные особенности

• Полная энергонезависимость первичной защиты: встроенные реле прямого действия (РТМ, РТВ) срабатывают непосредственно от вторичных обмоток измерительных трансформаторов тока без необходимости организации шинок постоянного оперативного тока и дорогостоящих аккумуляторных батарей.
• Безопасность персонала: наличие свободного расцепления предотвращает удерживание выключателя оператором на короткое замыкание («включение на КЗ»).
• Ремонтопригодность и надежность: кинематика собрана из штампованных стальных звеньев с повышенной износостойкостью шарнирных соединений.
• Совместимость с ретрофитом и модернизацией: типовые присоединительные размеры позволяют быстро заменить выработавшие ресурс приводы старых серий без переделки фасада камеры КСО.

Основные технические характеристики

Совместимые высоковольтные выключатели: ВМГ-133, ВМГ-10, ВМП-10, ВПМ-10.

Максимальное статическое усилие на рукоятке при включении: не более 30 кгс (300 Н).

Предельное число встроенных элементов защиты: до 3 элементов (реле РТМ, РТВ, электромагниты ЭО).

Номинальное напряжение отключающего электромагнита (ЭО): 100 В, 110 В, 127 В, 220 В постоянного или переменного тока (в зависимости от исполнения).

Пределы оперативной работы электромагнита: 65–110% от номинального напряжения.

Вспомогательные контакты: КСА (сигнальные цепи положения привода).

Степень защиты оболочки: IP20 / IP00 по ГОСТ 14254.

Диапазон рабочих температур: от -40 °С до +40 °С.

Масса привода в сборе: 18–25 кг (в зависимости от комплекта встроенных реле).
