Мачтовые трансформаторные подстанции МТП, КТПм: надежное наружное электроснабжение 6–10/0,4 кВ

Комплектные трансформаторные подстанции мачтового типа (МТП и КТПм) представляют собой компактные открытые электротехнические комплексы наружной установки, рассчитанные на прием трехфазного переменного тока промышленной частоты 50 Гц напряжением 6 или 10 кВ, преобразование его в напряжение бытового и промышленного стандарта 0,4 кВ (380/220 В) и распределение по радиальным или магистральным низковольтным сетям.

Оборудование может быть смонтировано не только на заранее подготовленую фундаментную подушку, но и на блоки ФБС, что позволяет минимизировать затраты на строительство и не прибегать к выделению большой площади земельного отвода.

Мачтовые подстанции серии МТП и КТПм служат ключевым звеном систем электроснабжения сельскохозяйственных предприятий, фермерских хозяйств, поселков, садовых некоммерческих товариществ (СНТ), коттеджных городков, а также линейных производственных потребителей небольшой и средней мощности, удаленных насосных станций, гидротехнических объектов, деревообрабатывающих производств и телекоммуникационных узлов. За счет расположения силового трансформатора и распределительного шкафа на безопасной нормативной высоте обеспечивается защита оборудования от случайных повреждений автотранспортом и исключается несанкционированный доступ посторонних лиц к токоведущим частям.

Расшифровка аббревиатуры

Расшифровка трансформаторных подстанций на примере марки КТПм-В/К-100/10/0,4 У1

• К - комплектная
• Т - трансформаторная
• П - подстанция
• м – мачтового типа
• В - воздушный ввод стороны высокого напряжения
• К - кабельный вывод стороны низкого напряжения
• 100 - мощность подстанции, кВА
• 10 - напряжение ввода стороны высокого напряжения, кВ
• 0,4 - напряжение вывода стороны низкого напряжения, кВ
• У1 - климатическое исполнение и категория размещения согласно ГОСТ 15150

Конструктивное устройство и состав оборудования

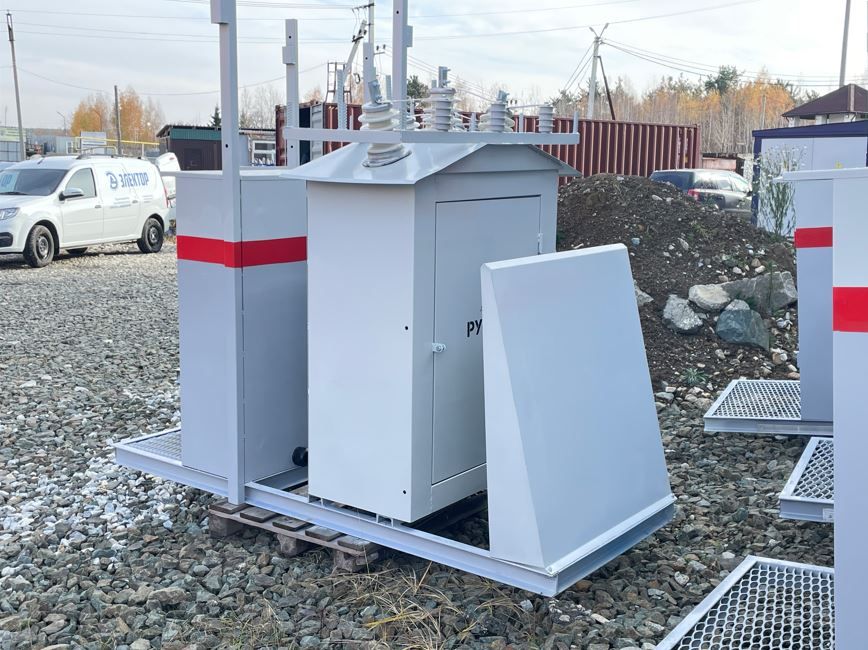

Мачтовая подстанция МТП поставляется в виде набора монтажных модулей высокой заводской готовности, адаптированных для быстрой интеграции на опорные стойки типа СВ-105 или СВ-110. Конструктив делится на три взаимосвязанных функциональных яруса:

• Высоковольтная часть (РУВН): на вершине стоек монтируются приемные металлоконструкции с проходными и опорными изоляторами, кронштейны для крепления разрядников или нелинейных ограничителей перенапряжений (ОПН-6 / ОПН-10), а также высоковольтные предохранители серии ПКТ. Для создания безопасного видимого разрыва цепи перед подстанцией на концевой или анкерной опоре ВЛ устанавливается линейный разъединитель типа РЛНД-10 или РДЗ с заземляющими ножами и ручным рычажным приводом, запираемым на замок.

• Трансформаторный силовой ярус: сварная стальная площадка повышенной жесткости с ограждением и лестницей для подъема обслуживающего персонала. На платформу устанавливается трехфазный масляный силовой трансформатор герметичного исполнения серии ТМГ или классический трансформатор с расширителем серии ТМ мощностью до 250 кВА. Площадка имеет антикоррозийное порошковое покрытие и надежный контур защитного заземления.

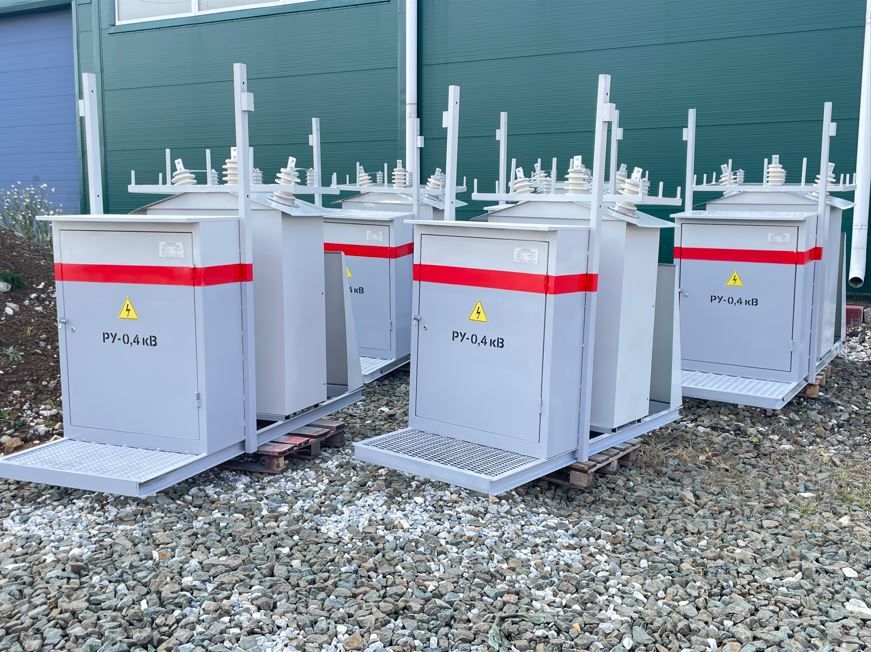

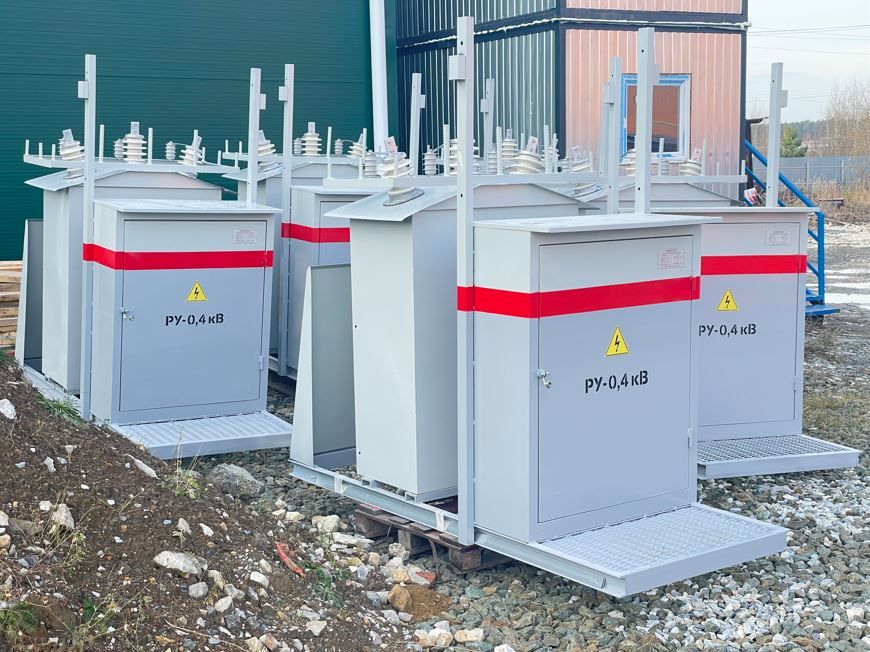

• Шкаф распределительного устройства низкого напряжения (РУНН): металлический защитный шкаф, закрепляемый на нижней части опоры на уровне, удобном для снятия показаний приборов учета и оперативных переключений. Корпус шкафа имеет сварную листовую конструкцию со специальными резиновыми уплотнениями дверей, лабиринтными вентиляционными жалюзи и влагоотводящими козырьками, обеспечивающими степень защиты оболочки до IP34. Внутри шкафа монтируются вводной рубильник (или автомат), трансформаторы тока, микропроцессорный или электронный счетчик прямого/трансформаторного включения с блоком обогрева для зимы, отходящие фидерные линии с автоматическими выключателями или блоками рубильник-предохранитель (РПС), а также модуль управления уличным освещением на базе фотореле.

Технические параметры и эксплуатационные характеристики

Номинальное первичное напряжение (ВН): 6 кВ, 10 кВ (наибольшее длительно допустимое: 7,2 кВ и 12 кВ)

Номинальное вторичное напряжение (НН): 0,4 кВ (линейное 380 В, фазное 220 В)

Номинальная мощность силового трансформатора: 16, 25, 40, 63, 100, 160, 250, 400 кВА

Частота переменного тока: 50 Гц

Степень защиты оболочки шкафа РУНН по ГОСТ 14254: IP34

Степень защиты высоковольтного и трансформаторного отсека: IP00 (открытое исполнение)

Сквозной ток короткого замыкания на стороне 0,4 кВ: до 10 кА (в зависимости от мощности трансформатора)

Количество отходящих низковольтных линий: от 2 до 4 фидеров

Тип нейтрали на стороне ВН: изолированная или компенсированная

Схема и группа соединения обмоток трансформатора: У/Ун-0, Д/Ун-11, У/Zн-11

Климатическое исполнение: У1 по ГОСТ 15150 (температура окружающего воздуха от -45 °C до +40 °C).

Безопасность персонала и блокировки

Конструкция МТП удовлетворяет нормам ПУЭ («Правила устройства электроустановок») и ГОСТ 14695. Безопасность эксплуатации обеспечивается комплексом технических мер: механической блокировкой привода разъединителя с заземляющими ножами, наличием защитных экранов на вводах силового трансформатора, невозможностью подачи напряжения на отходящие линии при открытых дверях шкафа РУНН и обязательным заземлением всех нетоковедущих металлических элементов каркаса через общий заземляющий контур подстанции сопротивлением не более 4 Ом.

Изготовление и поставка МТП под проект

Каждая мачтовая подстанция КТПм проектируется с учетом характеристик сети и местных климатических ветровых нагрузок. Поставка сопровождается паспортами на оборудование, протоколами заводских испытаний и сертификатами соответствия.
